自力式壓力調節閥ZZYP

ZZY型自力式調節閥無需外加能源，使用調節后的介質本身能量作為動力源，引入執行器以控制閥芯的位置，并改變兩端的壓差和流量以穩定閥前（或閥后）的壓力。具有動作靈敏，密封性能好，壓力設定點波動小等優點。廣泛用于氣體，液體和蒸氣介質的減壓調節或泄漏調節的自動控制。

本系列產品有單座（ZZYP）、套筒（ZZ/YM、雙座（ZZYN）三種結構；執行機構有薄膜式、活塞二種；作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。產品的公稱壓力等級為PN1 6、 40、64;閥體直徑范圍為DN20?300；泄漏等級有II級，IV級和VI級三檔；流動特性為快速打開；壓力段調節范圍為15?2500KPa，可根據需要組合使用，以滿足用戶的需求。

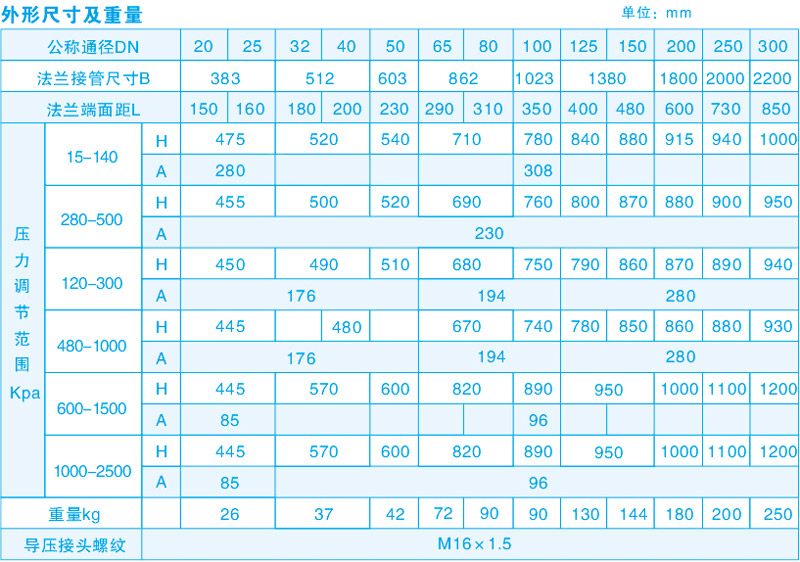

連接尺寸及標準

·法蘭標準：鑄鋼法蘭按GB9113-88、JB/T79-94

·法蘭密封面型式：PN16為凸面；PN40、PN64為凹凸面、閥體為凹面

·結構長度：按GB12221-89標準

·執行機構信號接口：內螺紋M16×1.5

“閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。

主要零件材料

閥體：ZG230-450、ZG1Cr18Ni9Ti

          ZG0Cr18Ni12Mo2Ti

閥芯：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

閥座：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

閥桿：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti

填料：聚四氟乙烯、柔性石墨

橡膠膜片：丁腈、乙丙、氟、耐油橡膠

特點

·自力式調壓閥可在無電，無煤氣，無外部能源的場所工作，方便節能。

·壓力分段范圍小，相互交叉，調節精度高。

·在操作過程中可以連續設置壓力設定點。

·對于閥后壓力調節，閥前壓力與閥后壓力之比為10：1?10：8。

·橡膠膜片式檢測，執行器精度高，動作靈敏。

·采用壓力平衡機構，使控制閥靈敏準確。

確定壓力調節范圍

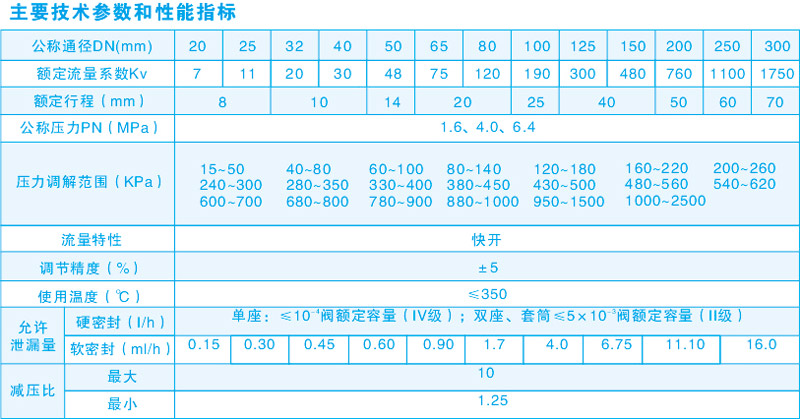

壓力調節范圍是分段的。請參閱主要參數和性能指標。控制壓力應選擇為盡可能靠近調節范圍的中心。

閥后調壓閥，閥前壓力與閥后壓力之間的關系

自調節閥本身就是一個調節系統，該閥本身有一定的壓降要求。對于閥后（B型）的調壓閥，為確保背壓在一定范圍內，閥前的壓力必須達到一定值。

整個機器以某種方式工作。

自力式壓力調節閥（K型）是一種調節閥，用于控制閥前的壓力。處于初始位置的閥芯處于關閉位置。當閥前的壓力逐漸增加時，閥會逐漸打開，直到閥前的壓力穩定在所需的參考值上。價值

自力式壓力調節閥（B型）是一種調節閥，用于控制閥后方的壓力。初始位置的卷軸處于打開位置。當閥后的壓力逐漸增加時，閥逐漸關閉，直到閥后的壓力穩定在所需的壓力為止。價值

安裝方式

ZZY型白力調壓閥廣泛用于石油，化工，電能，冶金，食品，紡織，機械制造和民用建筑等各種工業設備。它可用于氣體，液體和蒸汽介質的壓力，穩定性（閥后調節）或泄壓和電壓調節（閥前調節）。但是因為它利用介質本身的壓力來操作執行器。介質填充在執行器中，因此安裝方法也必須與此兼容。

安裝時，壓力點位于壓力調節閥的適當位置，壓力類型的壓力調節大于管道直徑的2倍，而壓力類型的壓力調節則大于管道直徑的2倍。壓力大于管道直徑的6倍。

安裝冷凝器時，請注意冷凝物的位置，該位置高于膜頭，低于工藝管道，以確保冷凝器中充滿冷凝水。

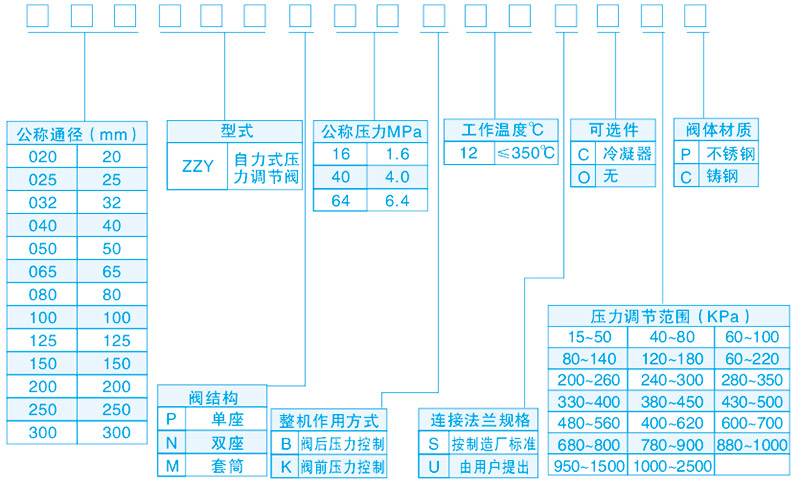

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·公稱痛徑（mm）

·公稱壓力（MPa)

·額定流量系數（Kv）

·固有流量特性

·介質名稱

·工作溫度及范圍

·整機作用方式

·壓力設定點及調節范圍

·閥體、閥內件及調料材質

·所配附件

·其它特殊要求
