電動套筒調節閥ZAZM ZDLM

ZAZP、ZAZM系列電動單座、套筒調節閥從調節裝置接收直流電流信號，改變被調節介質的流量，并將受控過程參數保持在給定值。廣泛用于電力，冶金，化工，石油，紡織，制藥，造紙等行業的生產自動化控制。

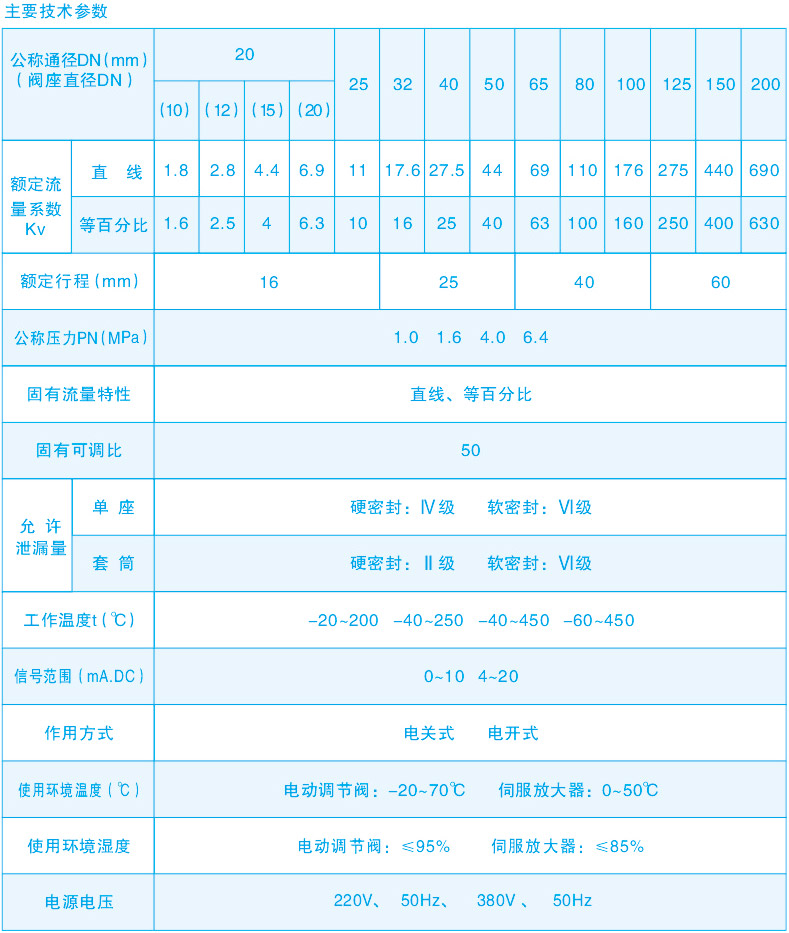

該系列產品的公稱直徑為20到200 mm，公稱壓力為1.0，1。 6、 4.0，6.4MPa，工作溫度范圍為40°C至450°C，接收信號為0?10mA.DC或4?20mA.DC.其中，電動單座調節閥適用于壓力差小，介質粘度高或某些雜質的場合。電動套筒調節閥適用于大壓差。根據閥內件的密封材料，有金屬密封件和非金屬密封件兩種，當閥門關閉時，泄漏量可達到VI級（零泄漏）。根據填料的不同，可分為普通填料密封和波紋管密封，前者用于一般情況，后者在重要情況下不泄漏。流量特性為線性或相等百分比。不同的執行器可以分為兩種：普通型和電子型。提供各種規格。

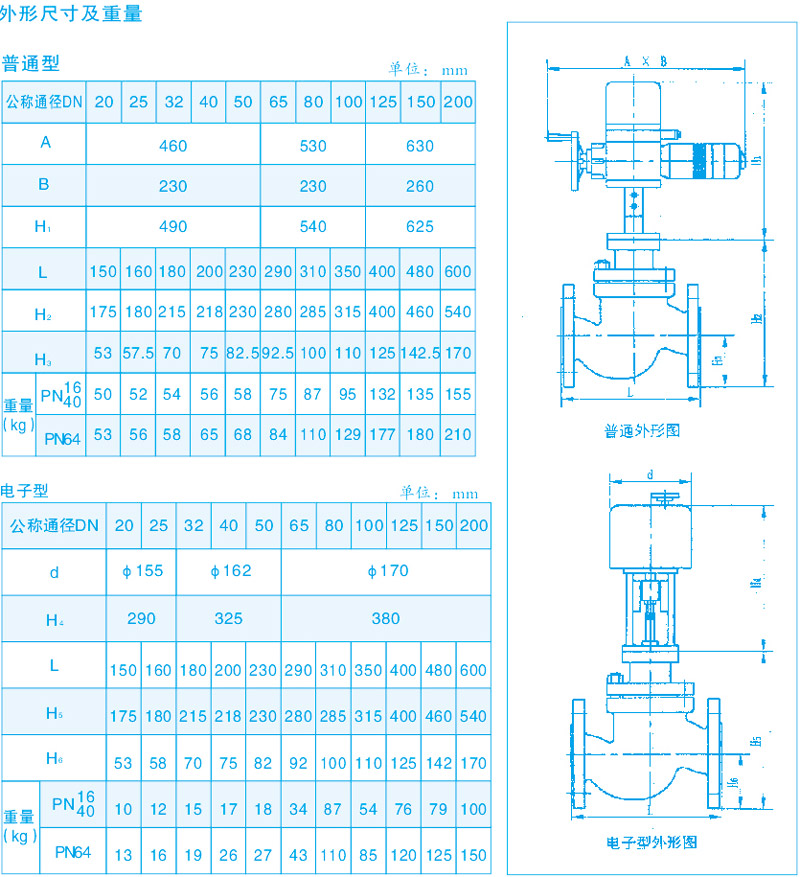

連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84

                  鑄鋼法蘭按GB9113-88

·法蘭密封面型式：PN10、PN16為凸面

                           PN40、PN64、PN100為凹凸面，閥體為凹面。

·結構長度：按GB12221-89標準

·夾套保溫型夾套載熱體接口：對焊中18×4

*閥體法蘭及法蘭端面距可以按用戶指定的標準制造。

如：ANSI、JIS、JPI等

主要零件材料

閥體、閥蓋：HT200、ZG230-450

                    ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti

                    1Cr18Ni9Ti+PTFE

                    1Cr18Ni9Ti+司鈦萊合金堆焊

填料：聚四氟乙烯、柔性石墨

推桿、襯套：2Cr13

墊片：橡膠石棉板、10、1Cr18Ni9Ti

          石棉纏繞墊片

波紋管：1Cr18Ni9Ti

特點

閥體是根據恒定的低流量阻力流道的流體力學原理設計的，額定流量系數增加了30％。

●調節范圍廣，固有調節比為50，流量特性與直線相同。

電動套筒調節閥閥芯具有上下壓力平衡孔，不平衡力小，閥穩定性好，套筒可互換，壓差大。

●調節閉塞型采用軟屏蔽結構的閥芯，達到V1級泄漏標準（零泄漏）。

伺服放大器使用深動態負反饋來提高自動調節的精度。

●電動操作器有多種形式，可應用于4?20mA.DC或0?10mA.DC。

電子電動控制閥可以通過電流信號直接控制閥的開度，無需伺服放大器。

波紋管密封式調節閥在移動的閥桿上形成完整的密封，以防止流體泄漏。

電動調節閥阻力系數解析:

從流體動力學的見解看，電動調節閥是這種部分摩擦阻力能夠轉變的節流閥元器件。針對不能縮小流體力學，總流量僅隨摩擦阻力指數轉變。電動調節閥的摩擦阻力指數的轉變是根據閥心行程安排的更改保持的。通常電動調節閥與管理機構融為一體工作中。

比如調節閥門與氣動執行機構融合成1個總體，即組成氣動執行器，是當代工業控制系統中運用較廣的這種電動執行機構。調節閥門與電動執行器相輔，可作為各種各樣自動控制系統中的電動執行機構（見氣動式實行元器件，電動式實行元器件）。

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·公稱通徑（mm)

·公稱壓力（MPa)

·額定流量系數（Kv）

·固定流量特性

·介質名稱、閥前后壓力、溫度、流量等

·整機作用方式（電開、電關）及輸入信號

·閥體、閥內件及填料材質

·附件（操作器、伺服放大器等）

·其它特殊要求
