電動三通調節閥(ZAZX) ZDLX

ZAZQ、ZAZX型電動三通合流、分流調節閥由圓柱形，薄壁，窗口形卷軸引導。它配備了DKZ線性執行器，并接受0?10或4?20mA的DC信號來打開和關閉閥門。三通匯流調節閥用于將兩種流體混合在第三種流體中，或將不同溫度的同一流體混合，然后將它們混合在相同溫度的流體中。三通換向閥將一種流體分為兩種。

該系列產品的直徑為25mm至200mm，公稱壓力為1.0,1.6、 4.0,6.4MPa，溫度范圍為-60°C至450°C，并且控制信號它是0?10或4?20mA.DC.不同的執行器可以分為兩種類型：普通型和電子型。

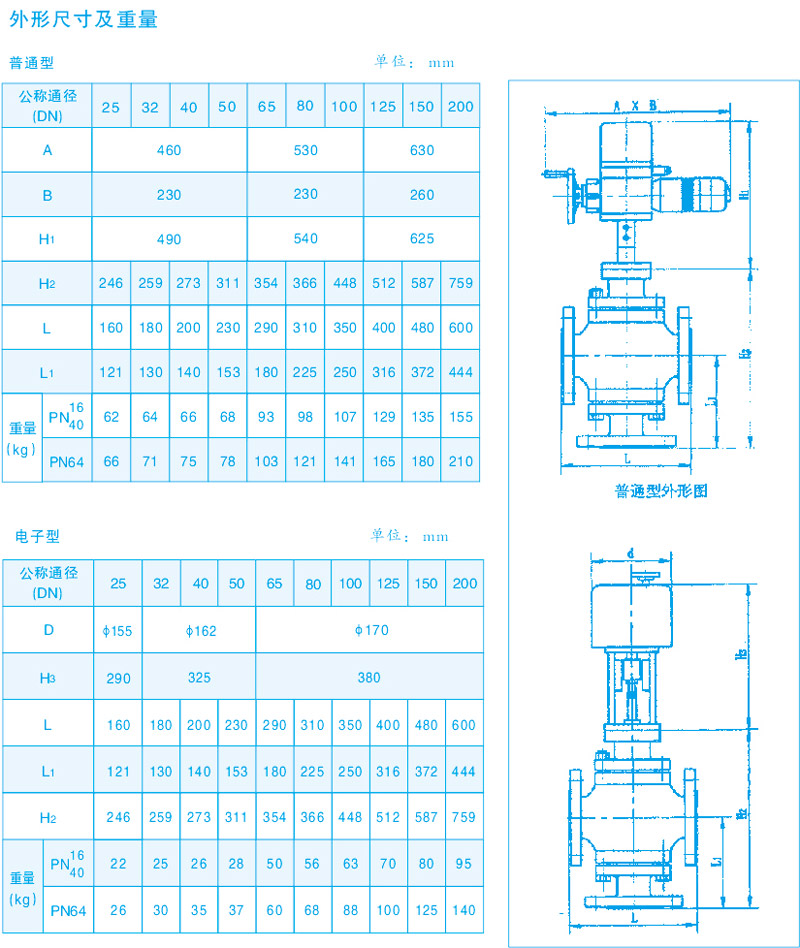

連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216.5-84

                  鑄鋼法蘭按GB9113-88、JB/T79-94

·法蘭密封面型式：PN16、PN16為凸面

                            PN40、PN64為凹凸面，閥體為凹面。

·結構長度：按GB12221-89標準

·夾套保溫型夾套載熱體接口：對焊φ18×4

*閥體法蘭及法蘭端面距可按用戶指定的標準制造。

如：ANSl、JIS、DIN等

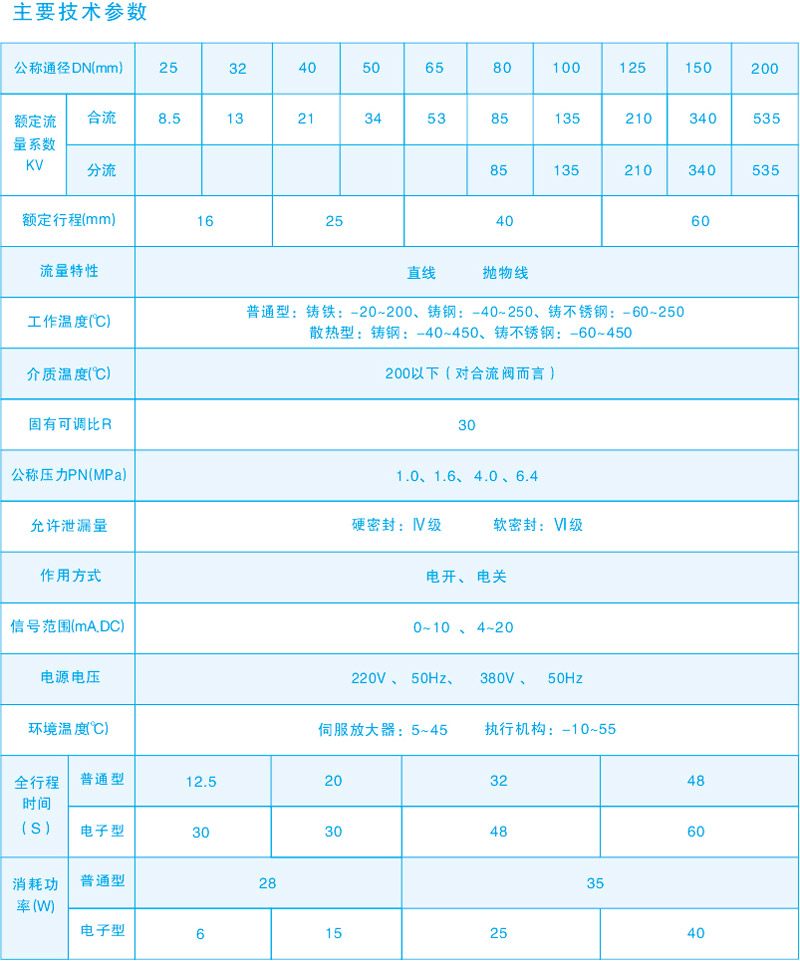

主要技術性能指標

·基本誤差：±2.5%

·回差：2%

·死區：3%

·額定行程偏差：+2.5%

·額定流量系數偏差：±10%

·固有流量特性：符合IEC534-1和GB/T4213-92

規定的斜率偏差要求。

主要零件材料

閥體、閥蓋：HT200、ZG230~450

                    ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti+司鈦萊合金

填料：聚四氟乙烯

堆焊填料：聚四氟乙烯

推桿、襯套：2Cr13

特點

·流體向閥芯的流向處于打開狀態，工作穩定性好。

·除了在閥蓋上引導襯套外，閥芯側面和閥座內表面也有引導作用，引導面積大，工作可靠。

·伺服放大器使用深度動態負反饋來提高調節精度。

·電動操作器有多種形式，可應用于4?20mA.DC或0?10mA.DC。

·電子電控閥可通過電流信號直接控制閥的開度，無需伺服放大器。

·節省自動投資，同一系統可以節省一個閥并簡化系統，與單座，兩座或套筒控制閥相比，節省投資。

·波紋管密封類型在動桿上形成完整的密封，以阻止流體泄漏。

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·公稱通徑（mm）

·公稱壓力（MPa）

·額定流量系數（Kv）

·固有流量特性

·介質名稱、閥前后壓力、溫度、流量等

·整機作用方式（電開、電關）及輸入信號

·閥體、閥內件及填料材質

·附件（操作器、伺服放大器等）

·其它特殊要求
