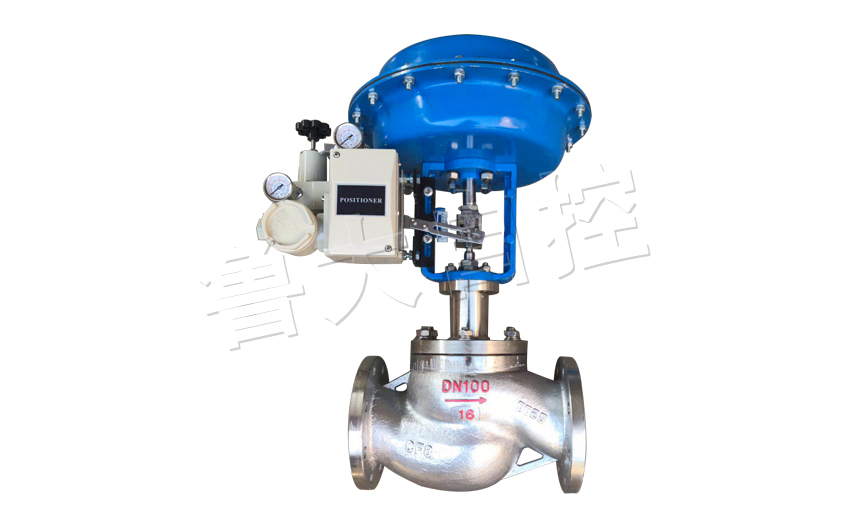

氣動套筒調節閥ZXM

ZXM系列新型氣動薄膜直套調節閥是一種平衡壓力調節閥，采用套筒導向和壓力平衡的雙密封面閥芯結構。使用多彈簧致動器，整體結構緊湊，輕便且具有良好的穩定性。流體通道為S流型，壓降損失小，從而允許較大的壓差，較低的噪音水平和較大的循環能力。廣泛用于精確控制氣體，液體和其他手段的過程參數，例如將壓力，流量，溫度，液位保持在給定值。特別適用于流量大，閥間壓力差大，泄漏不高的場合。

該系列產品有標準型，散熱器型，低溫型，可調切口型，波紋管密封型，護套絕緣型等。產品的標稱公稱壓力為PN（Mpa）1. 6、 4.0，6. 4、 10.0;閥體DN的直徑范圍（mm）20-200。適用流體溫度在-196℃?+ 560℃的范圍內進行各種度數。泄漏標準為IV級，V級和VI級。流動特性具有直線和相等的百分比。有多種規格可供選擇。

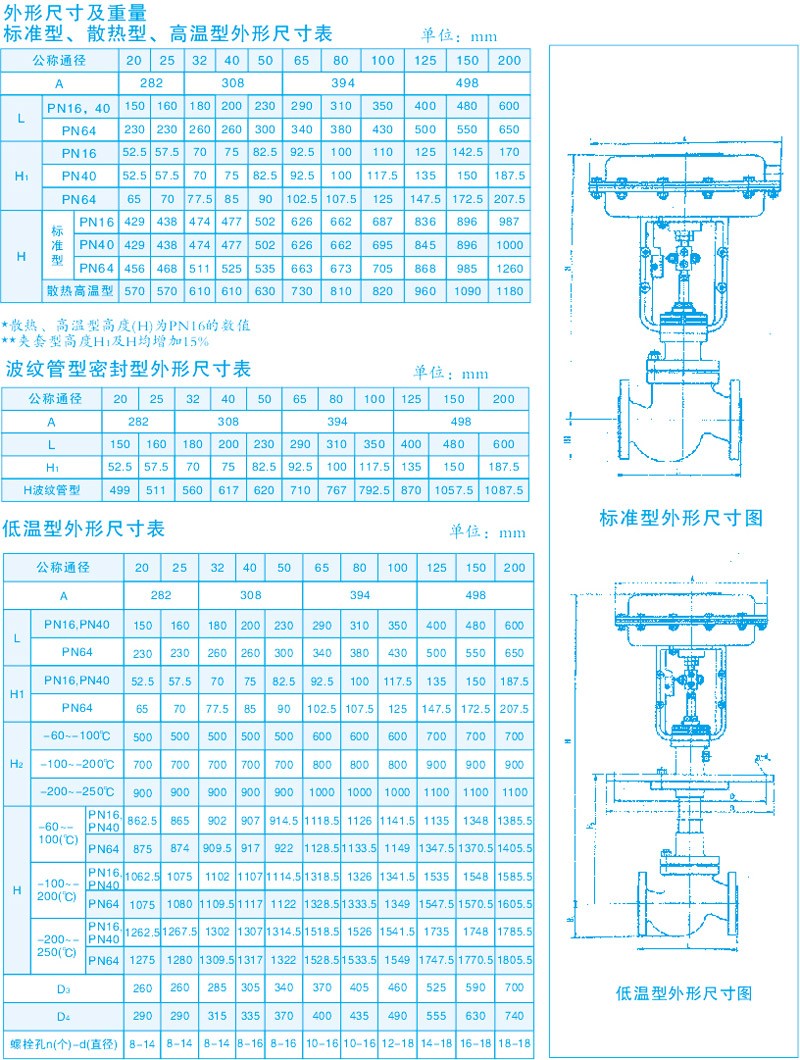

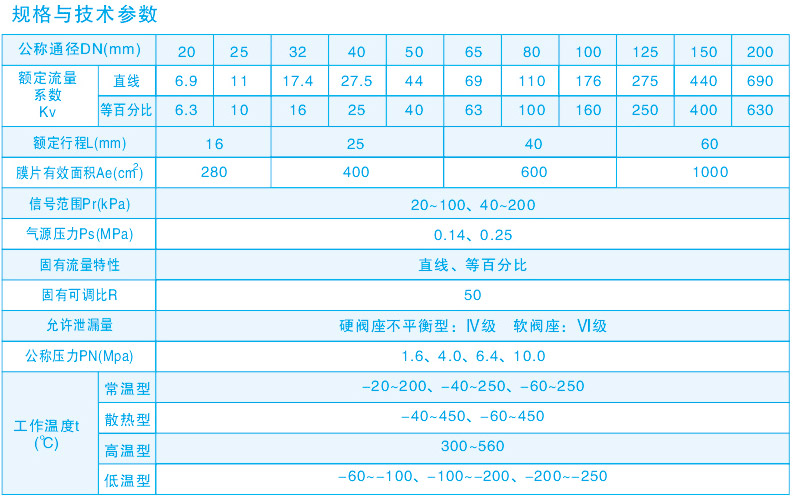

連接尺寸及標準

·法蘭標準：鑄鐵法蘭按JB78-59

                  鑄鐵法蘭按GB9113-88、JB/T79.1-94

·法蘭密封面型式：PN10、PN16為凸面；

                           PN40、PN64為凹凸面、閥體為凹面。

·結構長度：按GB12221-89標準

·薄膜執行機構氣信號接口：內螺紋M16×1.5

·夾套保溫型夾套載熱體接口：對焊φ18×4

*連接方式：間體法蘭及法蘭端面距離可以按用戶指定的標流制遞。

如：ANSI、JIS、DIN等標準。

主要零件材料

閥體、閥蓋：HT200，ZG230-450

                    ZG1Cr18Ni9Ti

閥芯、閥座：1Cr18Ni9Ti

                    1Cr18Ni9Ti+PTFE

                    1Cr18Ni9Ti+司鈦萊合金堆焊

軟密封閥頭：增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

波紋管：1Cr18Ni9Ti

墊片：橡膠石棉板、10°、1Cr18Ni9Ti石棉纏繞墊片

膜蓋：A3

波紋膜片：丁腈橡膠夾增強滌綸織物

彈簧：60Si2Mn

閥桿、推桿：2Cr13、1Cr18Ni9Ti

襯套：2Cr13

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·公稱通徑（mm)

·公稱壓力(MPa)

·額定流量系數（Kv)

·固有流量特性

·介質名稱

·工作溫度及范圍

·整機作用方式

·閥體、閥內件及填料材質

·所配附件

·夾套調節閥須注明載熱體接口及尺寸

·低溫調節閥須注明保溫長度，冷箱連接方式

·防爆要求

·其它特殊要求
