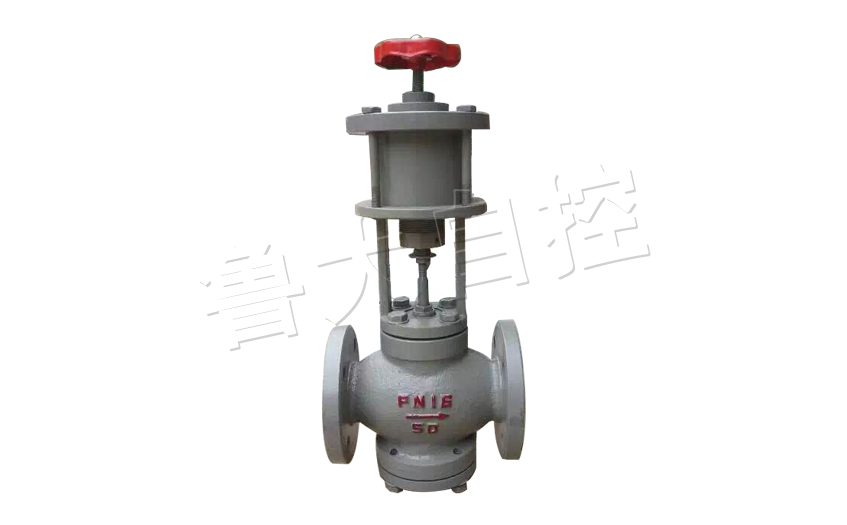

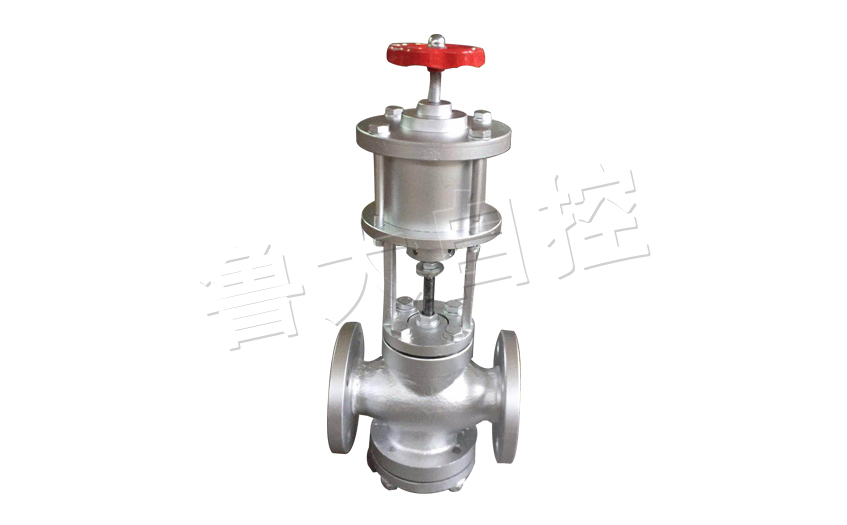

氣動活塞切斷閥

ZMQ（ZSQ）型系列氣薄膜（活塞）切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、拆裝方便等優點。

切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、治金、電力、輕工、紡織等各種工業部門和生產過程自動控制和遠程控制系統中。

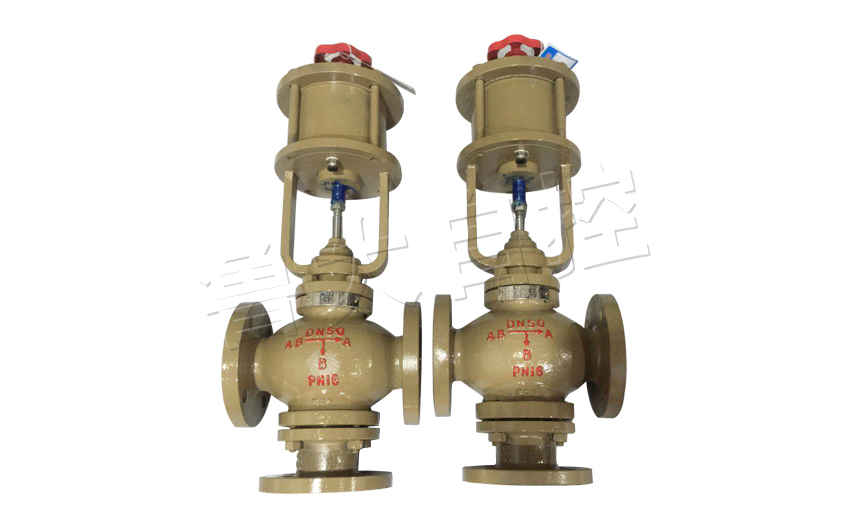

本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、

64四種，公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為V級或I級。流量特性為快開。

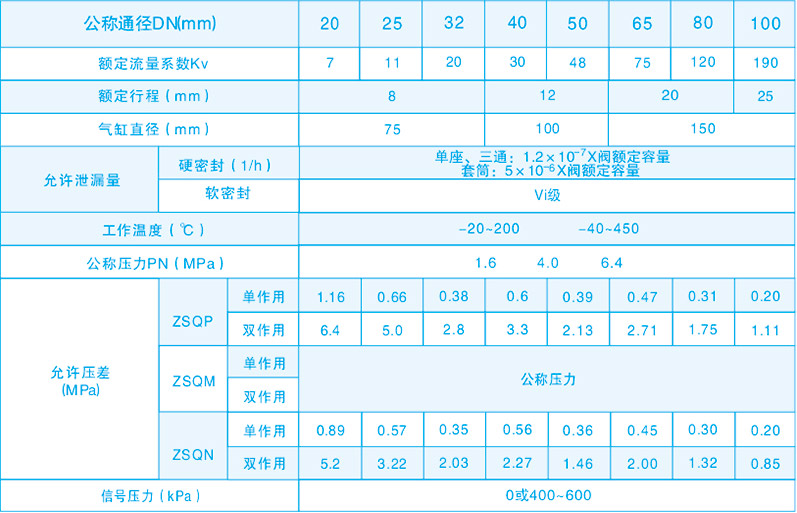

主要技術參數和性能指標

1)本產品性能指標符合GB/T4213-92標準；

2)表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；

3)表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。

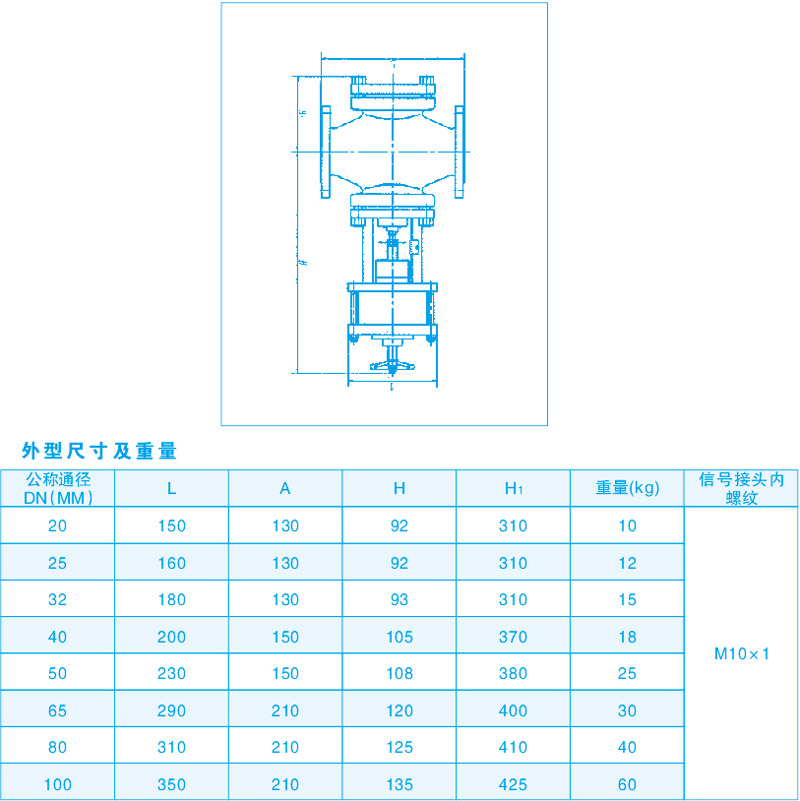

連接尺寸及標準

·法蘭標準：鑄鐵法蘭按GB4216-84

                  鑄鋼法蘭按GB9113-88、JB/T79-94

·法蘭密封面型式：PN10、PN16為凸面；

                           PN40、PN64為凹凸面、閥體為凹面。

·結構長度：GB12221-89

·執行機構氣信號接口：內螺紋M10×1

·閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。

如：ANSI、JIS、DIN等標準。

主要零件材料

閥體、密封套筒：HT200、ZG230-450

                           ZG1Cr18Ni9Ti

                           ZGOCr18Ni12M02Ti

閥芯、閥座：1Cr18NI9Ti

                    0Cr1 8Ni12M02Ti

                    1Cr18Ni9Ti堆焊司鈦萊合金

套筒、閥塞：1Cr18Ni9Ti

                    0Cr18Ni12M02Ti

                    1Cr18Ni9Ti堆焊司太萊合金

填料：聚四氟乙烯、柔性石墨

波紋膜片：丁腈橡膠夾增強尼龍織物

彈簧：60Si2Mn

閥桿、推桿：2Cr13、1Cr18Ni9Ti

閥芯、閥塞（軟質件）：增強聚四氟乙烯

波紋管：1Cr18Ni9Ti

特點

·切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30%重量可減輕約30%

·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%

·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。

·平衡型閥內件，提高了切斷閥的許用壓差。

·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。

·活塞式執行機構，操作力大，使用壓差大。

訂貨須知

訂貨時請用戶提供以下資料：

·調節閥名稱、型號

·公稱通徑（mm）

·公稱壓力（MPa)

·額定流量系數（Kv）

·介質名稱

·工作溫度及范圍

·整機作用方式

·閥體、閥內件及填料材質

·所配附件
